ML-AL 1, 2, 4

제품안내서

사용설명서

궁극의 광원이라 불리우기 충분한 조명

궁극의 조명 Matrix Light ALL LIGHT



Matrix Light의 신제품 All Light 1, 2, 4는 지금까지 프로사용자들이 원했던 궁극적인 조명을 만든다는 목표로 설계, 제작되었습니다. 현장에서 원하는 다양한 요구사항을 제품에 반영하고 신속하고 원활한 사용자 환경을 구축하여, 프로사용자가 생각했던 광원을 현실 세계에서 최대한 가깝게 구현할 수 있도록 만들어 졌습니다. 프로사용자들은 방송, 영화, CF, 라이브이벤트 등 각각의 상황에 부합하는 다기능, 고성능의 조명을 필요로 할 때 All Light Series를 사용함으로써 원하는 요구사항들을 손쉽게 충족할 수 있습니다.

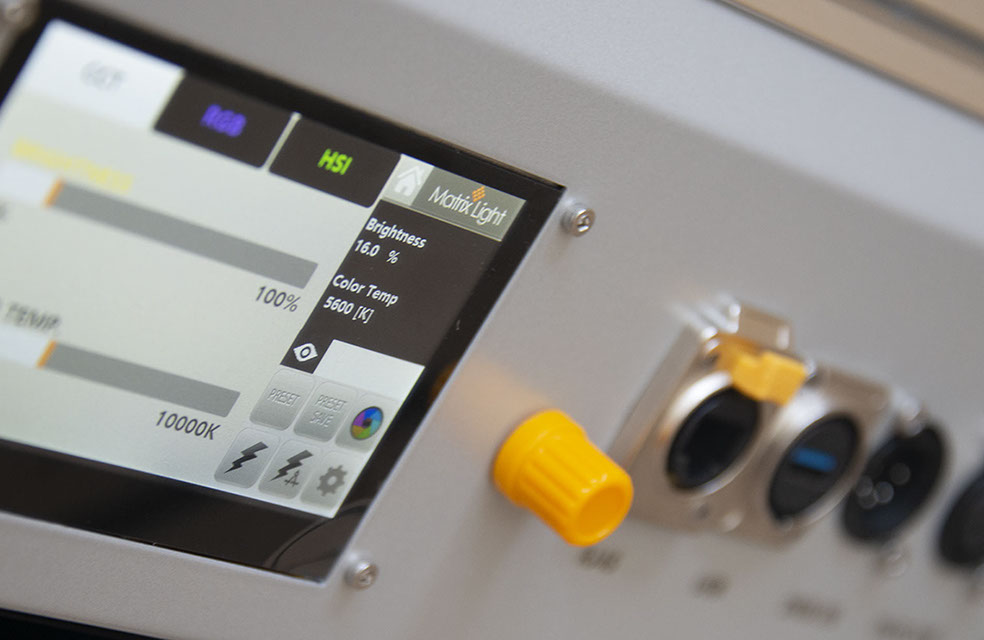

혁신적인 그래픽 터치 인터페이스



Matrix Light All Light Series는 혁신적인 Graphic Touch Interface를 기반으로한 Control Panel을 채택함으로써 사용자로 하여금 빠르고 손쉽게 각종 메뉴에 접근할 수 있어, 놀라울 정도로 쉽고 편리한 컨트롤이 가능하도록 했습니다.



유,무선 컨트롤 시스템



All Light Series는 DMX-512 표준 프로토콜을 준수하여 기존의 DMX 조명컨트롤러와 완벽히 호환되도록 하였으며, 부가적으로 블루투스를 통해 모바일 기기에서도 제품을 편리하게 조작할 수 있도록 하였습니다.

Preset / Preset Save



Matrix Light All Light Series는 여러 가지 다양한 광원의 색감을 재현한 Preset 메뉴를 내장하여 번거로운 조작없이 다양한 광원의 느낌을 표현할 수 있습니다. 또한 사용자가 설정한 다양한 광원의 색감과 밝기는 Preset Save 메뉴를 통해 저장되고 저장된 세팅값은 언제든지 다시 불러와 사용할 수 있습니다.

Multi Effect and Color Filter



Matrix Light All Light는 프리셋 형태의 다양한 이펙트를 지원하며, 각각의 이펙트는 보다 세분화된 조작으로 다양한 연출을 할 수 있습니다. 또한 프리셋 메뉴에 없는 이펙트를 원할 때는 All Light에서 제공하는 All Light Effect Creator를 통해 사용자가 직접 신속하고 빠르게 수많은 조명효과를 창조해 낼 수 있습니다.

견고한 바디와 정교한 마이컴 컨트롤



Matrix Light All Light의 바디는 신속하고 빠른 방열특성을 지닌 알루미늄 방열판과 마이컴을 통해 제어되는 강제 냉각팬을 포함하고 있습니다. 이를 통해 All Light는 온도변화에 따른 광특성변화의 폭을 최소화하였으며 신뢰도 높은 광품질을 제공합니다. 조명의 주요 연결부위와 기타 연관 악세서리 부품들도 기계적 강성을 높임과 동시에 효과적이고 편리한 운용이 가능하도록 설계 되어 제품의 신뢰성과 편리함을 극대화하였습니다.

매트릭스라이트의 All Light 1,2 4 시리즈는 가장 진보된 형태의 LED Light입니다. 편리하고 직관적인 인터페이스와 다양한 이펙트, 수백가지의 컬러필터, 유/무선 컨트롤 시스템. 이 모든것은 All Light 1,2,4 시리즈가 전문가가 선택하는 궁극의 라이트가 되는데 충분한 조건들 입니다.

Photometric Data



                                                                    3 m / 9.8 ft                    5 m / 16.4 ft                    7 m / 23 ft                      9 m / 29.5 ft



  ALL LIGHT 1                                   3,200K      5,600K          3,200K      5,600K         3,200K      5,600K        3,200K      5,600K



       414 lx        406 lx           149 lx       146 lx               76 lx          74 lx             46 lx          45 lx



       448 lx        437 lx           161 lx       157 lx               82 lx          80 lx             50 lx          49 lx



       343 lx        333 lx           124 lx       120 lx               63 lx          61 lx             38 lx          37 lx



         38 fc          38 fc             14 fc         14 fc                 7 fc            7 fc               4 fc            4 fc



         42 fc          41 fc             15 fc         15 fc                 7 fc            7 fc               5 fc            5 fc



         32 fc           31fc              11fc         11 fc                 6 fc            5 fc               3 fc            3 fc



  ALL LIGHT 1 with

  Standard Diffusion



  ALL LIGHT 1 with

  Lite Diffusion



  ALL LIGHT 1 with

  Heavy Diffusion



                                                                    3 m / 9.8 ft                    5 m / 16.4 ft                    7 m / 23 ft                      9 m / 29.5 ft



  ALL LIGHT 2                                   3,200K      5,600K          3,200K      5,600K         3,200K      5,600K         3,200K      5,600K



       829 lx        811 lx           298 lx       292 lx             153 lx       149 lx              92 lx          90 lx



       895 lx        873 lx           323 lx       315 lx             165 lx       161 lx           100 lx          97 lx



       686 lx        667 lx           247 lx       240 lx             126 lx       123 lx              76 lx          74 lx



         77 fc          76 fc             28 fc         27 fc               14 fc         14 fc                8 fc            8 fc



         84 fc          81 fc             30 fc         30 fc               15 fc         15 fc                9 fc            9 fc



         63 fc          62 fc             23 fc         23 fc                12 fc        11 fc                7 fc            7 fc



  ALL LIGHT 2 with

  Standard Diffusion



  ALL LIGHT 2 with

  Lite Diffusion



  ALL LIGHT 2 with

  Heavy Diffusion



                                                                    3 m / 9.8 ft                    5 m / 16.4 ft                    7 m / 23 ft                      9 m / 29.5 ft



  ALL LIGHT 4                                   3,200K      5,600K          3,200K      5,600K           3,200K      5,600K        3,200K      5,600K



    1,658 lx     1,623 lx           597 lx       583 lx             305 lx       297 lx           184 lx        181 lx



    1,790 lx     1,747 lx           645 lx       629 lx             329 lx       321 lx           200 lx        194 lx



    1,372 lx     1,334 lx           494 lx       481 lx             251 lx       246 lx           151 lx        149 lx



       154 fc        151 fc             57 fc         54 fc               27 fc         27 fc             16 fc          16 fc



       167 fc        162 fc             59 fc         59 fc               30 fc         30 fc             19 fc          19 fc



       127 fc        124 fc              46fc         46 fc               24 fc         22 fc             14 fc          14 fc



  ALL LIGHT 4 with

  Standard Diffusion



  ALL LIGHT 4 with

  Lite Diffusion



  ALL LIGHT 4 with

  Heavy Diffusion

Technical Specifications



  Lamp Head



  Soft Diffusion Pannel



  Optical System



  ML-AL1: 310 x 166 mm / 12.2 x 6.5"    (ALL LIGHT 1)

  ML-AL2: 310 x 310 mm / 12.2 x 12.2"  (ALL LIGHT 2)

  ML-AL4: 610 x 310 mm / 24.4 x 12.2"  (ALL LIGHT 4)



  Light Aperture



  115° (Half Peak Angle)



  Beam Angle



  ML-AL1:   6.5kg / 14.3lbs   (ALL LIGHT 1)

  ML-AL2:   8.9kg / 19.6lbs   (ALL LIGHT 2)

  ML-AL4: 16.0kg / 35.3lbs   (ALL LIGHT 4)



  Weight



  Aluminum Yoke, High Strength Tilt Lock, Pole Operation Option  (Pan & Tilt)



  Handling



  115° (Half Peak Angle)



  Beam Angle



  +/- 90°



  Tilt Angle



  48V DC



  Lamphead Voltage Input



  48V DC /   2.6A / 110W Nominal, 120W Maximum   (ALL LIGHT 1)

  48V DC /   5.2A / 220W Nominal, 290W Maximum   (ALL LIGHT 2)

  48V DC / 10.4A / 450W Nominal, 580W Maximum   (ALL LIGHT 4)



  Power Consumption



  Male 3-Pin XLR - 15 Amp (Pin 1: Negative / Pin 2: Positive)



  Lamphead Power Connection



  Female 3-Pin XLR - 15 Amp (Pin 1: Negative / Pin 2: Positive)



  Battery Connector



  48V DC



  Battery DC Voltage Range



  100 % of total output



  Battery Mode Light Output



  2,800 K to 10,000 K continuously variable correlated color temperature



  White Light



  Full RBG+WW+PW color gamut with Hue and Saturation control



  Colored Light



  +/- 100 K (nominal), +/- 1/8 Green-Magenta (nominal)



  Color Temperature Tolerance



  CRI  Average > 95 TLCI Average > 91



  Color Rendition



  Continuously adjustable (Full Minusgreen to Full Plusgreen)



  Green-Magenta Adjustment



  0 to 100 % continuous



  Dimming



  On-Board Controller, 5-Pin DMX In and Through,   RJ45 LAN network

  connectivity, USB-A



  Control



  DMX Setup and Standard Control commands



  Bluetooth Connectivity



  USB-A: Software Upgrade via flash drive



  Software Interface



  Orange / Silver, Black, White



  Housing Color



  -20 to +45º C (-4 to +113º F)



  Ambient Temperature Operation



  III / IP20



  Protection Class / IP Rating



  50,000 hours



  Estimated LED Lifetime (L70)



  +/- 5 %



  Estimated Color Shift Over

  Lifetime (CCT)



  Power Supply Unit



  110 to 240 V ~, 50/60 Hz



  Power Supply Input Range



  48 V DC



  Power Supply Output Range



  PowerCON TRUE1 (Bare Ends / Schuko / Edison cables available)



  Power Input Connection



  Female 3-Pin XLR - 10 Amp (Pin 1: Negative / Pin 2: Positive)

  PowerCON TRUE1 (mains power through)



  Power Output Connection



  ML-APS1: 2.5Kg/5.5lbs  ML-APS2: 2.9Kg/6.4lbs  ML-APS4: 4.9Kg/10.8lbs



  Weight



  348 x 124 x 70 mm / 13.7 x 5.4 x 2.8“ (ML-APS1,2)

  390 x 176 x 76 mm / 15.3 x 6.9 x 3.0“ (ML-APS4)



  Dimensions



  On-Board On/Off Switch



  Control



  All Light ML-AT2 Quick Release Clamp Adapter / ML-QR1 Rail Mount Adapter



  Mounting

  • ML-AL1  ALL LIGHT 1

    ML-AL1

    LED Light Module

    ML-APC1

    PowerCon AC Power Cable

    ML-APC2

    DC Power Cable

    Optional Part

    Optional Part

    Optional Part

    ML-APS1

    48V DC Power Supply

    ML-ABD1

    All Light 1 Barn Door

    ML-RC1

    All Light 1 Rain Cover

    ML-PB48/ ML-BA24

    48V DC Power Supply

    ML-AT2 / ML-QR1

    Quick Realese Clamp Adapter /

    Rail Mount Adapter

  • ML-AL2  ALL LIGHT 2

    Optional Part

    Optional Part

    Optional Part

    ML-ABD2

    All Light 2 Barn Door

    ML-RC2

    All Light 2 Rain Cover

    ML-PB48/ ML-BA24

    48V DC Power Supply

    ML-AL2

    LED Light Module

    ML-APC1

    PowerCon AC Power Cable

    ML-APC2

    DC Power Cable

    ML-APS2

    48V DC Power Supply

    ML-AT2 / ML-QR1

    Quick Realese Clamp Adapter /

    Rail Mount Adapter

  • ML-AL4  ALL LIGHT 4

    Optional Part

    Optional Part

    Optional Part

    ML-ABD4

    All Light 4 Barn Door

    ML-RC4

    All Light 4 Rain Cover

    ML-PB48/ ML-BA24

    48V DC Power Supply

    ML-AL4

    LED Light Module

    ML-APC1

    PowerCon AC Power Cable

    ML-APC2

    DC Power Cable

    ML-APS4

    AC Power Supply

    ML-AT2 / ML-QR1

    Quick Realese Clamp Adapter /

    Rail Mount Adapter
